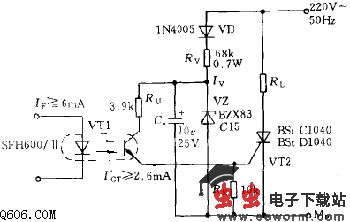

光电耦合器控制的晶闸管电路图
电路中如果光电耦合器发光二极管内流过6～10mA电流，则光敏三极管导通，使晶闸管导通，负载Rl上有电流通过；反之则无电流流过负载。电路中二极管用于给光敏三极管提供直流电源，电阻Rv串联电容Cs，，用于在电源负半周时储存控制能量。稳压管用于使光敏三极管有稳定的15V电压。该电路最大开关电流为4A（纯电阻负载时），晶闸管移相角范围为0～180度。
部分元件规格：VT1：光敏三极管SFH600/11；VT2：晶闸管、触发等级S2 Bst C1040；VZ：稳压管BZX83/C15；VD：二极管1N4005；Cs：小型电解电容10u；Rm：电阻，3.9k欧，0.5W；Rk：10k欧，0.5W; Rs：电阻，68k欧，1W.
