液体液面和温度监控电路图

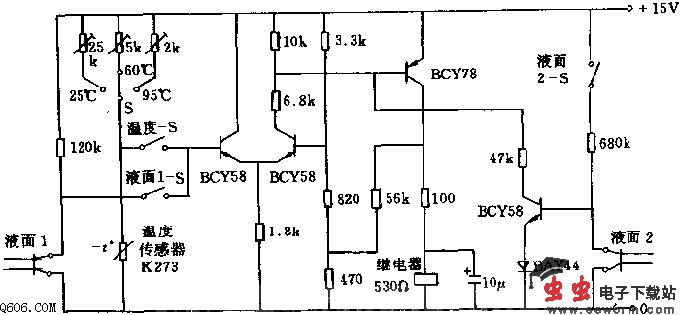

  电路中，如果热敏电阻K273达到了整定的温度或者液面2处传感器电极不再浸入液体中，则通过接通继电器使之加热。这就保证了，在接通加热时总会有最低液体量在容器中。
  该电路也可用于监视其他液体液面。如图中将液面1的传感器接至差分放大器，利用继电器的另外的接点可以使得在达到所要求的液面时停止供给液体，从而保持液面水平不变。
  主要技术数据：工作电压：15V 可调节的温度：25、60或95摄氏度 在电压波动（+10～-15%）和温度变化（0～70摄氏度）时的温度偏差：1摄氏度.
