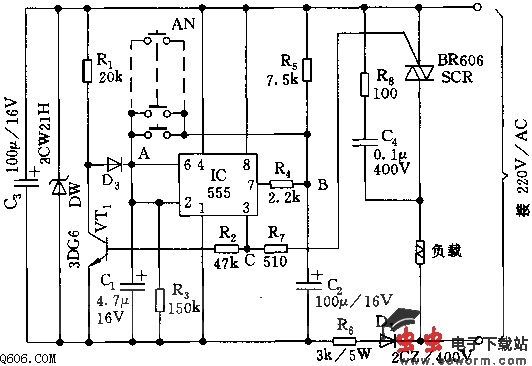

555单按钮控制的电源开关电路图

  电源开关由降压整流电路、555接成的双稳电路和可控硅控制电路等组成，用于控制电源的通、断。
  交流降压整流电路为555提供Vdd=+12V左右的直流电压。IC（555）的2、6脚接至一点，与R1、D3、VT1、AN等组成双稳态触发电路，在刚接通电源时，由于C1上电压不能突变，使555处于置位状态，SCR截止，负载无电不工作。
  按一下AN，Vdd=12V的电压通过R5加至A点，并对C1充电，当充至2/3Vdd时，555复位，SCR触发导通，负载得电。若再按一下AN，则A点电压通过AN开关对C2充电，由于C1远小于C2，加之R1阻值较大，故A点出现瞬时低于1/3Vdd的电压，又使555置位，SCR截止。每按一次AN，555就改变一次状态，可控硅就改变一次通、断状态。
