巧用kd-28做声控开关电路图

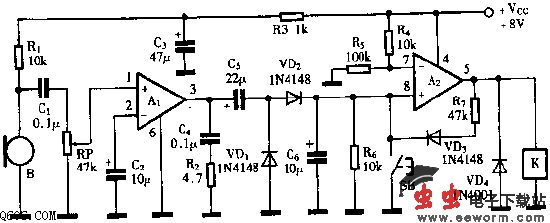

  如图是一个实用的声控开关，A1接成常规放大器对话筒B拾取的音频控制信号进行放大。放大后信号经C5、VD1、VD2倍压整流对电容C6充电，当声控信号足够大时，此充电电压高与A2的7脚电平，这时类似于运放使用的放大器A2输出高电平，继电器K得电吸合，其常开接点闭合接通被控电器。R7与VD3使放大器A2自锁，故A2的5脚始终输出高电平，确保继电器的吸合状态。SB为解除按钮，当按下SB时，向A2的8脚输入低电平，A2翻转，5脚输出低电平，继电器K释放。电位器RP用来调整电路的声控灵敏度高低。在选用继电器K时应注意其额定工作电压应比电源电压Vcc约低2V左右。
