555多路温度测试电路图

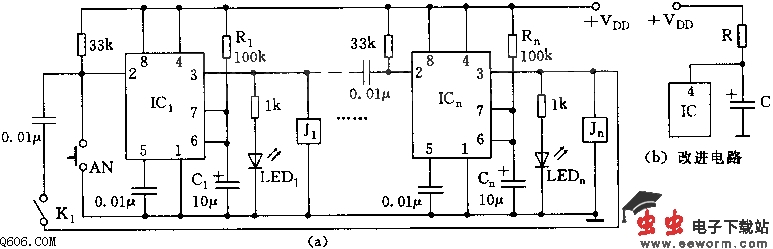

  电路如图所示，用于在对多路温度测试时，切换对应通道的热电偶。各路均以555为核心组成单稳延时电路，如按一下AN，由于2脚呈低电位，将IC1置位，3脚呈高电平，J1吸合，将该通道的热电偶接通。同时，C1通过R1对其充电，当充电电压达到6脚阈值电平2/3Vdd时，555复位，3脚转呈低电平，继而又触发第二级IC2，使IC2置位，接通第二路热电偶，依次触发。若J1闭合，可进行循环监测。每级的延时时间（即测量时间）td=1.1R1C1，图示参数对应的延时约为1秒。LED1～LEDn发光二极管也依次发亮，作为监测指示。

  图a电路当开机通电时，有几支LED发光管同时闪烁现象，为此，改进电路如图b所示。在接入R、C网络后，开机时，由于C上电压不能突变，使复位端4脚处于强制复位状态，3脚均呈低电平输出，随着电容C的充电，使4脚呈高电平，各级IC处于等待触发定时状态，提高了测试的准确性。
