555脉冲电疗仪电路图

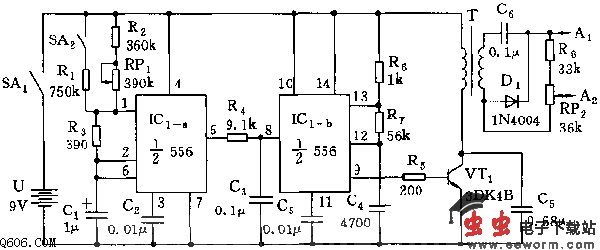

  无针电子治疗仪电路如图所示。是以一块双时基电路556为核心组成的。
  556的左侧与R2、R3、RP1、C1组成一个无稳态多谐振荡器，其振频取决于RP1的调节位置，即f=1.44（R2+RP1+R3）C1，图示参数的谐振频率范围为2～4Hz。
  另一个时基电路（1/2 556）和R6、R7、C4组成单稳态触发电路。每当左侧的多谐振荡脉冲的负电平脉冲加至单稳电路的触发端8脚时，就输出一正电平脉冲，其单稳待续时间td=1.1（R6+R7）C4
