集成触发器tdal024的静止开关电路图

📅 发布时间：2013-09-17 09:40 👁️ 浏览：3 🏷️ 标签： tdal 024 集成触发器

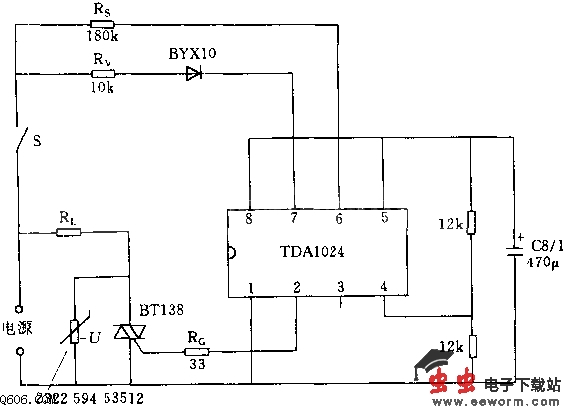

电路中开关S闭合后集成触发器TDA1024的电路接通。每当电网电压过零时就产生一个触发脉冲，使双向晶闸管导通，负载Rl流过全电流。而当开关S断开时负载中无电流。为了保护双向晶闸管，在其两端并联压敏电阻。该电路最大输出功率为1400W，如晶闸管采用BT139，则输出功率可至2000W，采用BTW41，输出功率可达5000W.
