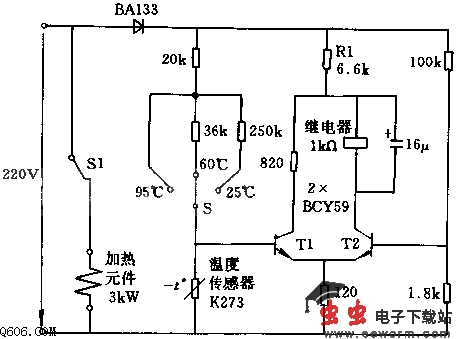

液体用电子恒温箱电路图

  热敏电阻K273可以用来监视和调节流体的温度，它始终浸在液体中。由差分放大器构成桥式电路，桥臂的阻值选取原则是，一直到通过开关S调节的温度之前，在热敏电阻上的电压降都高于差分放大器射极电阻的压降。借以使晶体管T1基极相对于发射极电位为正而导通，T2截止，继电器释放。其常闭触点rl接通加热元件。一旦热敏元件上温度达到整定的温度，差分放大器即换接，加热即停止。
  主要技术数据：工作电压：220V，50Hz 可调节的温度：25、60或95摄氏度 电路的温度偏差（在20～70摄氏度时）：0.5摄氏度 调节器接通和关断的温度差：1.5摄氏度。
