555和R1、R2、RP1、D5、C2等组成无稳态多谐振荡器，振荡频率由充、放电时间常数决定。t充=0.693（R1+RP上）C2 t放=0.693（R2+RP下）C2 T=t充+t放=0.693（R1+R2+RP1）C2
若电位器RP1采用33k欧多圈电位器，则振荡频率约为800Hz左右。调节RP1，可改变输出波形的占空比，占空比大，则在VT1管发射极的输出电压低。以使用时效果好为准。
觉得这篇文章有帮助吗？
555剃须刀专用电源电路图

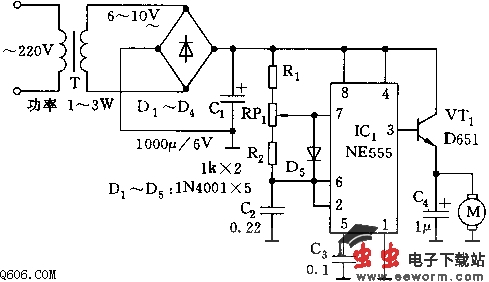

电源电路由交流降压整流电路和直流电压变换电路组成。是一般市售1.5～4.5V剃须刀具使用。
555和R1、R2、RP1、D5、C2等组成无稳态多谐振荡器，振荡频率由充、放电时间常数决定。t充=0.693（R1+RP上）C2 t放=0.693（R2+RP下）C2 T=t充+t放=0.693（R1+R2+RP1）C2
若电位器RP1采用33k欧多圈电位器，则振荡频率约为800Hz左右。调节RP1，可改变输出波形的占空比，占空比大，则在VT1管发射极的输出电压低。以使用时效果好为准。
555和R1、R2、RP1、D5、C2等组成无稳态多谐振荡器，振荡频率由充、放电时间常数决定。t充=0.693（R1+RP上）C2 t放=0.693（R2+RP下）C2 T=t充+t放=0.693（R1+R2+RP1）C2
若电位器RP1采用33k欧多圈电位器，则振荡频率约为800Hz左右。调节RP1，可改变输出波形的占空比，占空比大，则在VT1管发射极的输出电压低。以使用时效果好为准。
