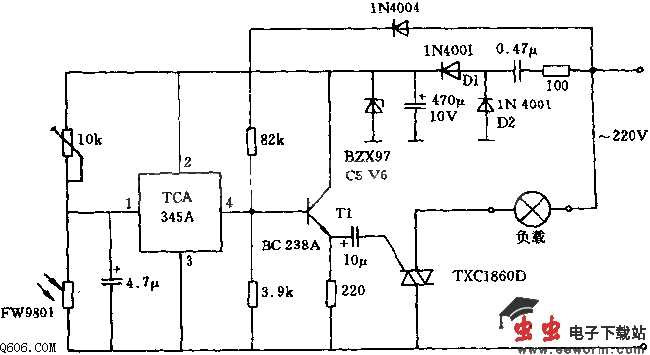

双向晶闸管的照明灯自动开关电路图

  开关控制200W灯，供电电压为220V，约在光照100lx左右灯会自动开或关。在外界环境光较暗时光敏电阻呈高阻值，在阈值开关输入端的电压高于脚2处电压约0.7倍，其输出端也呈高阻值，于是电网电压通过分压电阻使后接的晶体管正半周周期导通，并在发射极处每半周期形成一个触发脉冲，使负载通电。当光照较强（大于100lx）时，阈值开关输出端变负，使晶体管及双向晶闸管门极无电流，电路不通。电路中需要的直流电压由二极管D1和D2整流后取得。控制电路需要的电流约15mA。
