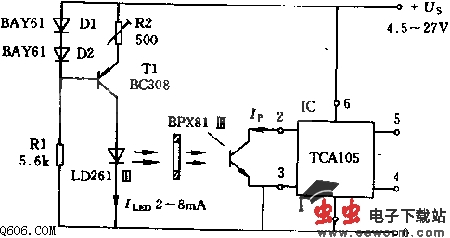

阈值开关的光栅电路图

  该电路适于有宽供电电压范围（4.5～27V）的场合。由晶体管T1、二极管D1和D2以及电阻R1和R2构成恒流源，通过两个二极管在晶体管基极上形成与供电电压无关而近似恒定的电压，晶体管的恒流值由电阻R2调整。
  如果光敏晶体管的光电流为集成电路输入阈值电流的4倍以上，则由于温度或老化引起元件参数变化的影响则可减小到最低程度。阈值开关采用集成电路TCA105，在其输出端4和5可产生正向或反向信号。
  主要技术数据：工作电压：4.5～27V；总消耗电流：5.3～11.3mA；发光二极管电流：2～8mA；集成电路吸收电流：3.3mA。
