选频光电继电器电路图

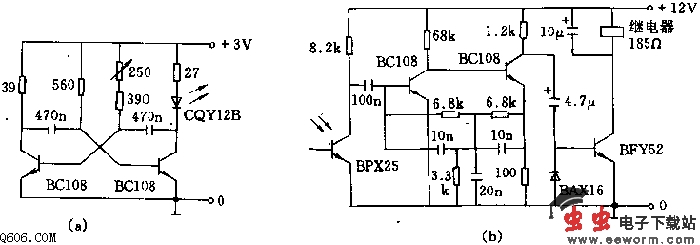

  此电路可借助于调制光信号控制继电器。调制频率约2.7kHz。接收电路的选择性决定于两个并联的T型网络（图b）。其中RC元件参数决定了以2.7kHz为中心的很窄的截止频带。对于频带以外的信号，通过第二个晶体管BC108的发射极至第一个晶体管BC108基极引入的很强负反馈，使其削弱。图a示出控制上述电路的发射器部分电路，采用砷化镓发光二极管CQY12B，两个晶体管构成了谐振频率为2.7kHz的多谐振荡器，输出矩形波光脉冲。利用250欧电位器可精确整定频率。
