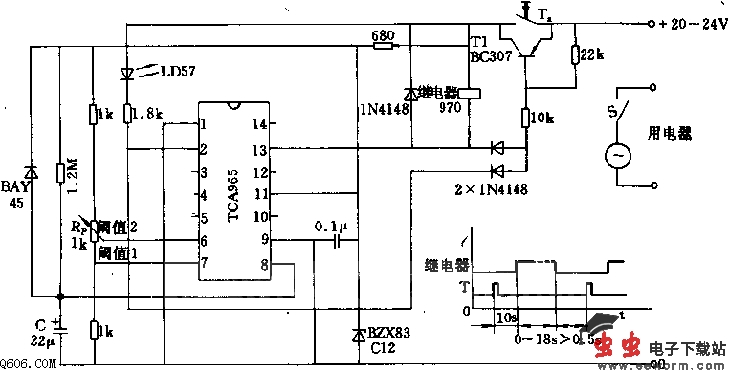

具有106固定预置时间的定时器电路图

  利用窗口鉴别器TCA965可构成定时器。决定时间的电容C在按下按钮“Ta”后充电，晶体管T1从TCA965的脚2处得到基极电流，电源供给电流。光整定的流程提前10s计时。在此期间内指示灯LD57亮。当电容充电电压超过“阈值1”时继电器吸合。一旦达到由电位器Rp整定的“阈值2”继电器又释放。继电器吸合持续时间在0～18s之间可调整。在“阈值1”与“阈值2”之间脚13吸取晶体管的基极电流。如果继电器释放，则在重新恢复时间0.5s之后通过按键又可以开始开头流程。
