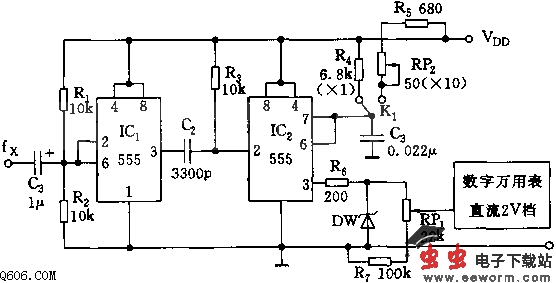

555数字万用表附加频率测试仪电路图

  该电路包括整形电路、单稳定时电路、限幅器等，可用数字万用表对频率信号进行测量。量程分为两档：0～2kHz；0～20kHz。
  IC1和R1、R2组成施密特触发器，对输入信号进行整形，输出同频率的窄脉冲，再经微分后触发IC2.IC2和C3、R4(RP2)组成单稳定时电路，定时时间td1=1.1R4C3；td2=1.1RP2C3.
  图示参数的td1=167us,td2=0.167ms。该定宽信号再经R6、RP1限幅，使幅值限定在6V。若选用万用表2000mV档，则在“X1”档，正好V’=f，即2000Hz；在“X10”档，V’=0.1f，对应的信号频率是20kHz。设计的关键是选择td1小于最高可测信号的周期，否则对每次触发便不能响应。
