压敏电阻器组成的保护电路图
发布时间:
2013-09-16 04:50
浏览:
53
标签:
压敏电阻器
保护电路图

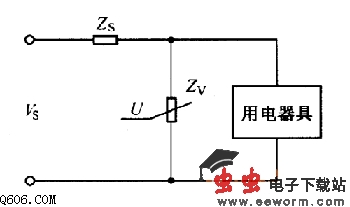

压敏
电阻
器在
电路
中通常并接在被保护电器的输入端,如图所示。从图中可以看
出,
压敏电阻
器的阻抗zv与电路总阻抗(包括浪涌阻抗么)构成了
分压器
,因此压敏
电阻器
的限制电压可由下式确定:
Vc=VsZv/(Zs+Zv)
式中:VC--限制电压;
VS-- 浪涌电压;
ZV--
压敏电阻器
的阻抗,它可以从正常值的几兆欧降到儿欧,甚至小于lΩ;
ZS--电路总阻抗。
从上式可见,Zv在瞬间流过很大电流时,瞬间过电压大部分降落在么上,而用电被保护电器得到的电压在其耐压之下,因而能起到保护作用。
