555汽车直流灯调光器电路图
555汽车直流灯调光器电路图
发布时间:
2013-09-15 21:00
浏览:
26
标签:
555
汽车
直流
电路图

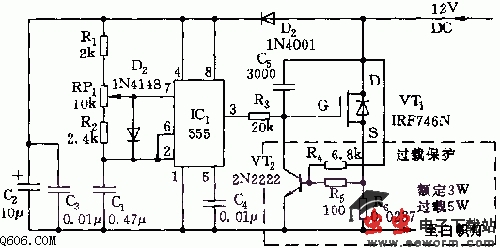

本直流灯调光器用于卡车中控制100W以上的平板白炽灯光,用它来代替原使用的大功率变阻箱。变阻箱因发热常使汽车仪表板面变黑。直流灯调光器电路如图所示,它由低频振荡器、场效应调节管和过载保护电路等组成。
时基电路555和R1、R2、RP1、C1等组成一个无稳态多谐振荡器,RP1用于调节脉冲的占空比。振荡频率f=1.44/(R1+RP1+R2)C1,图示参数的振荡频率为213Hz.
555输出的脉冲序列经限流电阻R3加至VT1的控制极G,VT1采用N沟道声场效应功率晶体管,控制极的低开关频率信号的驱动,使FET管产生一种PWM(脉宽调制)的效应,这样就使汽车的直流灯处于低开关频率工作状态,效率高,使用寿命延长。
