输出为12w、24w功率放大电路图

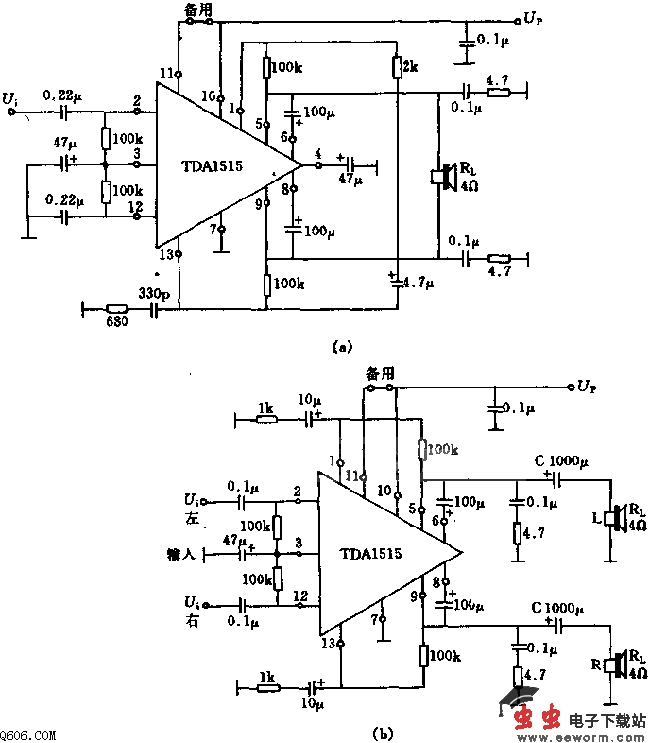

  如图所示的是12w、24w功率放大电路，图（a）和图（b）两个电路可用于输出功率为12W或24W的电路。供电电压范围为6.5～15V，静态电流为75mA，其功率值如下：在Rl=4欧，k=0.5%时，Po=5.5W；k=10%时，Po=7W；
在Rl=2欧，k=0.5%时，P=9W；k=10%时，P=12W；对于桥式电路，在Rl=4欧和k=0.5%时可输出功率18W，最大24W。
