555汽车装置电路图

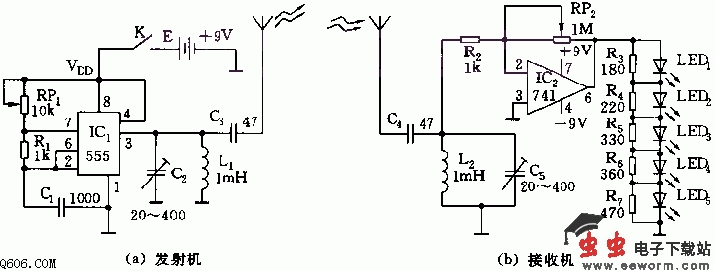

  如图所示的是555汽车找寻装置电路图，包括发射机和接收机两部分。发射机以555为核心组成中波频率的振荡器，振荡频率应选择比广播调幅的载频535kHz稍低些，频率值由R1、RP1、C1决定，即f=1.44/(RP1+2R1)C1,L1、C2组成输出谐振回路，进行选频，然后经C3通过天线发射出去。接收电路由输入选频网络和741运放组成，放大器的放大倍数取决于RP2/R2的比值。LED1~LED5用于指示接收信号的强度，随着信号和强度，发光管将顺序点亮。
