太阳牌汽车报警器电路图

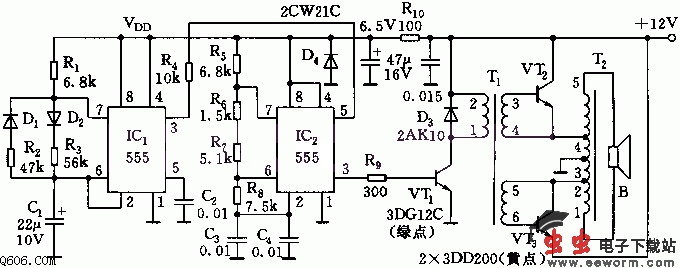

  如图所示电路是太阳牌汽车报警器电路，报警器由两块555构成的变音调振荡器和音频推挽功率放大器组成。IC1（555）和R1、R2、R3、C1、D1、D2等组成无稳态多谐振荡器，振荡频率由电路的充电时间t充和放电时间t放决定。
  t充=0.693(R1+R3)C1; t放=0.693R2C1；T=t充+t放=0.693(R1+R2+R3)C1；图示参数的振荡周期约1秒。
