TGS 109气体泄漏检测系统电路图

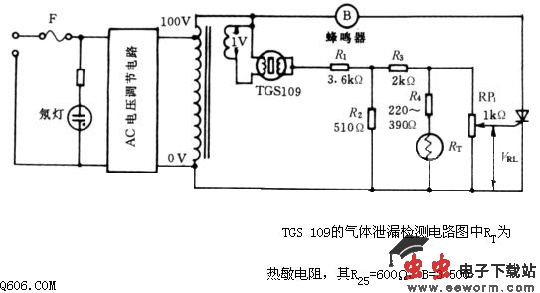

　气敏传感器最常用的场合是那些需要测定易燃气体浓度，并给出相应信号的情况。电路如图。

　图中示出了比较简单的连接气敏传感器TGS 109与气体泄漏检测系统的电路。传感器对诸如LP气体、丙烷、丁烷、甲烷等易燃气体敏感。此外，它还对温度和湿度的波动敏感。为了补偿这些波动的影响，在它的负载电路上加接了一个热敏电阻。通过元件R3、R4、RP1以及热敏电阻的选用，可以抵消温度对VRL的影响。

    晶闸管必须选用那些触发电流尽可能小的，因为晶闸管的输入阻抗较低时，温度补偿电路的工作越好。通过对电源电压进行稳压可以进一步提高传感器的工作性能，因为它可降低电压波动造成的传感器温度的变化。
