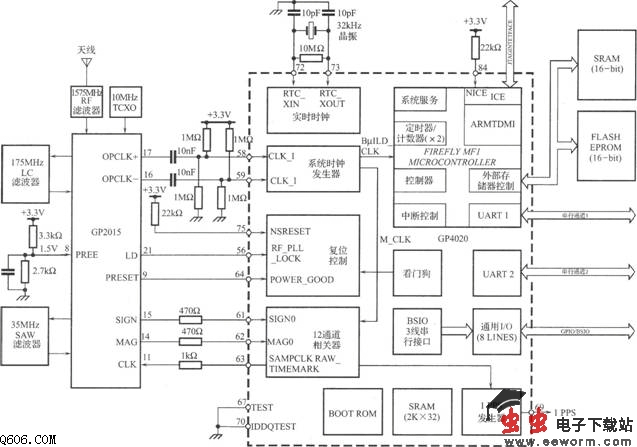

GP4020的GPS接收机处理器电路图

　GP4020是一个完整的GPS接收机数字基带处理器，它结合了GP2021的12通道相关器功能和先进的ARM7TDMI(Thumb)微处理器，达到了较高的集成度水平，减少了GPS接收机系统成本，降低了功耗，增加了功能。 GP4020的相关器部分包含有12个相同的跟踪功能模块，每个通道包含对于捕获和跟踪必需的所有元器件，以及其他功能模块。如果不需要12通道，单个通道可以不激活，以降低功耗和处理器的负载。 GP4020的微处理器部分包括Firefly MFI微控制器核，Firefly MFl微控制器核包括 ARM7TDMI、Thumb指令、Firefly BμILD模块、JTAG ICEBreakerTM调试接口、UART、BμILD串行 I／O、通用I／O和看门狗功能。 GP4020具有：可配置的外部数据总线；工作电源电压3．3V；具有低功耗模式；1PPS UTC输出；3线式BμLD串行输入／输出(BSIO)接口；8个通用输入／输出(GPIO)接口；引导ROM允硗ü齍ART上载软件；8KB内部SRAM；采用PQVP-lOO封装；工作温度范围-40℃～+85℃。 GP4020可以与GP2015和GP2010C／A码射频下变频器直接连接，构成GPS导航系统、GPS测量接收机等系统。
