MAX1298构成的电压监测系统电路图

📅 发布时间：2013-09-15 08:40 👁️ 浏览：3 🏷️ 标签： 1298 MAX 电压监测

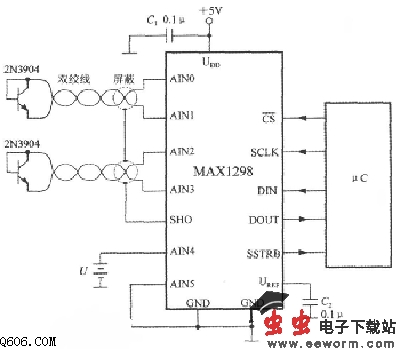

　如图所示，可同时测量两路温度和一路电池电压。采用+5V电源供电。温度传感器的引线需采用带屏蔽层的双绞线，屏蔽层接SHO引脚。C1为电源消噪电容。C2用来滤除基准电压的噪声。利用μC可以设定 MAX1298的电源工作模式、读取MAX1298的输出数据，并检测+5v电源是否发生欠电压／过电压故障.
