555跌倒呼救装置电路图

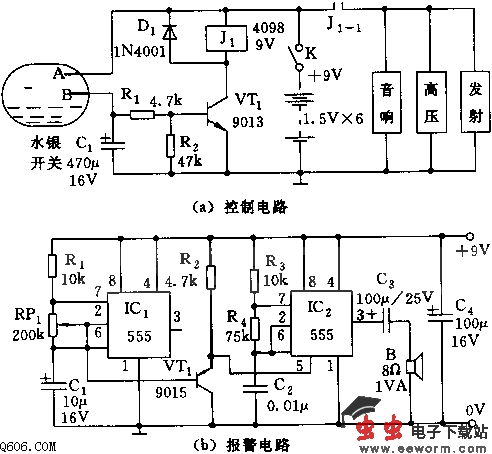

  如图所示，跌倒呼叫电路由位置传感触发控制电路和呼救报警电路组成。用于危重病人或残疾人跌倒呼救用。
  位置传感器用一支水银开关置于病人胸前衣袋盒内，水平放置。当跌倒时，A、B两接点被导电的水银接通，C1迅即充电，VT1导通，J1吸合，将音响电路的电源接通，于是响起呼救音响。
  IC1与R1、RP1、C1组成无稳态多谐振荡器，振荡周期调到T=1秒。电容C1充放电形成的三角波加至VT1，射随输出加至可控多谐振荡器IC2，使IC2随控制电压的变化发出类似救护车的报叫音响。
