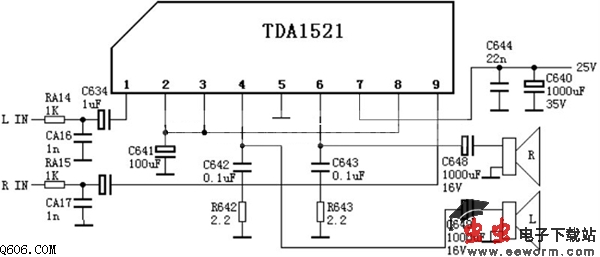

如图是彩色电视机常用伴音电路（TDA1521），该电路摘自长虹C2191，为OTL双声道接法。
TDA1521引脚功能及参考电压：
1脚：11V——反向输入1（L声道信号输入）
2脚：11V——正向输入1
3脚：11V——参考1（OCL接法时为0V,OTL接法时为1/2Vcc）
4脚：11V——输出1（L声道信号输出）
5脚：0V——负电源输入（OTL接法时接地）
6脚：11V——输出2（R声道信号输出）
7脚：22V——正电源输入
8脚：11V——正向输入2
9脚：11V——反向输入2（R声道信号输入）
