来电探知器电路图

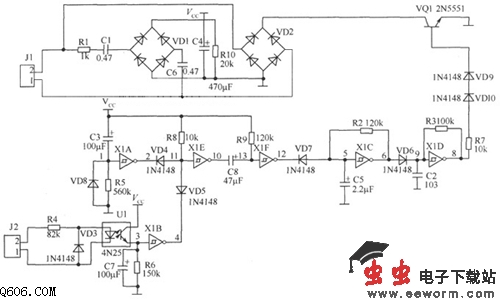

    如图所示。电路的工作原理：电路中，J1与电话线相连接，没有电话打入时，因无振铃信号，所以Vcc为0V，电路得不到电源电压而不工作。有外线电话打入时，振铃信号经R1限流，C1、C6耦合、桥堆VD1整流、C4滤波后，为整机提供电源电压Vcc，经检测，Vcc随铃流信号的变化在1.8V～4.2V之间波动，但不影响δ堋3、R5、VD4及集成电路X1A(X1A～X1F为集成电路施密特触发器CD40706的6个单元)组成延时电路，有电话打入时，C3两端的电压不能突变，X1A的1脚为高电平，2脚为低电平，VD4导通，X1E的11脚为低电平，10脚为高电平，则X1F的13脚为高电平，12脚为低电平，VD7导通，由X1C和X1D构成的多谐振荡器停振。Vvcc通过R5对C3充电，经一段时间(大约主叫电话听到第十声回铃音“嘟”)后，X1A的1脚变为低电平，2脚为高电平，VD4截止，此时，X1E的11脚电平由市电的供电情况决定，与R5并联的VD8为C3提供放电回路，当电路工作结束后，处于待机状态时，C3经VD8快速放电，为下一次的正常工作做好准备。J2接220V交流市电，经R4降压限流后，正半周时使光电耦合器内的发光管导通，VD3可防止光耦内的发光管被反向电压击穿而损坏。

    供电正常时，X1B的3脚为高电乎，4脚为低电平，VD5导通，X1E的11脚为低电平，X1C、X1D等构成的振荡器停振，X1D的输出端为低电平，VQ1截止，不对主叫电话发送信号。停电时，由于光电耦合器内的发光管无电流通过，所以光敏管截止，X1B的3脚为低电平，4脚为高电平，VD5截止，X1E的11脚为高电乎，10脚为低电平，由于C8两端电压不能突变，所以X1F的13脚也为低电平，12脚为高电平，VD7截止，X1C和X1D组成的振荡器均起振，X1D构成的高频振荡器受X1C产生的低频信号调制，产生的音频已调信号经R7、VD9、VD10后，送至VQ1基极，由VQ1放大后，经极性转换电路VD2送到电话线，向主叫电话发出急促的“嘀、嘀”声，提示家中停电。另一方面，Vcc通过R9对C8充电，使X1F的13脚电压不断升高，经过一段时间充电后，13脚变为高电平，X1C、X1D构成的振荡器停振，X1D的输出端8脚为低电平，VQ1截止，结束向主叫电话发送信号，使本制作处于待机状态。设置由R9、C8和X1E组成的定时电路是为了给振荡电路设定一段工作时间，因振荡信号经过极性转换电路传送到外线，而另一部分信号由R1限流，C1、C2耦合，VD1整流，C4滤波后，为整机提供了电源电压，若无定时电路，会造成振荡电路一直不断振荡，而无法关机。电路中VD9、VD10是为了保证无振铃信号时，VQ1能可靠截止而设置。元器件选择：U1为光电耦合器4N25；X1A～X1F为六施密特触发器CD40106。

    VD1、VD2为耐压200V以上的桥堆，若无，也可用二极管1N4007组合代替。电阻可采用(1／8)W普通碳膜电阻。电解电容的耐压为16V，C1、C6可选用耐压为160V以上的涤纶电容。电路中各元件的参数如原理图所示，对元器件无特别要求。
