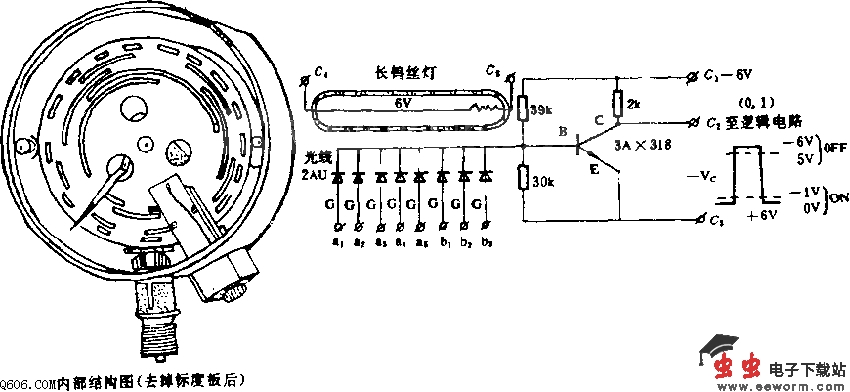

光电编码压力表电路图

  被测介质的压力由螺纹接头进入弹簧管时，产生的管端位移，经齿轮的放大机构使指针和盘码旋转一相应转角，指针在标度板上指示出被测介质的压力值，与此同时盘码变位，改变光电管组的照光排列，利用其光照与否的电位变化，以使其由盘码遮光情况而成不同的信号排列，通过电路，变为脉冲信号输出，传至远离测量点的逻辑电路，以显示或作数据处理，从而实现集中检测和远距离控制。为避免转换时的非单值性，盘码采用循环码编制。
