输出回路的滤波电路图
输出回路的滤波电路图
发布时间:
2013-09-14 04:10
浏览:
27
标签:
输出
回路
滤波
电路图

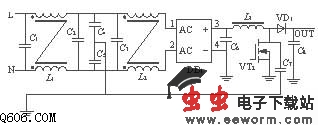

在0.15~1MHz的频率范围内,骚扰主要以共模的形式存在,在1~10MHz的频率范围内,骚扰的形式是差模和共模共存,在10MHz以上,骚扰的形式主要以共膜为主。差模骚扰的产生主要是由于开关管工作在开关状态,当开关管开通时,流过电源线的电流线性上升,开关管关断时电流突变为零,因此,流过电源线的电流为高频的三角脉动电流,含有丰富的高频谐波分量,随着频率的升高,该谐波分量的幅度越来越小,因此差模骚扰随频率的升高而降低,输出回路的滤波电路如图所示,电容C5与电感L3组成低通滤波器,差模传导骚扰主要存在低频率段。
