光线变化检测电路图

发布时间：2013-09-14 04:20 浏览：13 标签：光线变化检测电路图

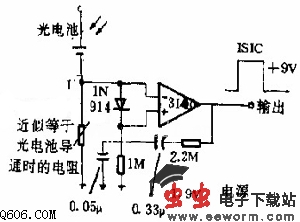

如图所示。 3140运算放大器只对照射到光电池上的光的突然变化作出反应，而忽略掉环境光线的缓慢变化。当光束突然断开时，运算放大器在延迟时间之内保持正输出。该延迟时间取决于正输入端0.05μF电容器的充电过程。延迟排除了杂散信号的影响，直到光电池将其本身复位到正常照明为止。图中所示的数值可得到1s的时间延迟，输出信号为矩形波。
