光强极小的光控开关电路

  在光强极小时采用光敏电阻或一般光敏二极管就不适合了，而应采用截止电流特别小的专用的光敏二极管BPX63.

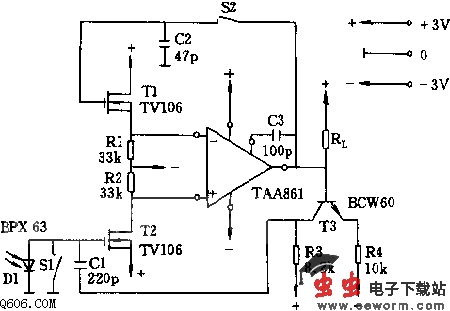

  该电路中光线持续照射到二极管D1上，如果开关S1和S2闭合，则光电流短路，场效应管T1和T2及电阻R1和R2构成源射极跟随器。在开关S2闭合时运算放大器输出通过场效应晶体管T1同其反向输入端相接。如果开关S1、S2均打开，则强负反馈线路切断，但场效应晶体管T2的工作改变。

  主要技术指标：工作电压：正负3V； 光照度：10 -2lx； 10 -2lx时曝光时间：12s； 10 -2lx时测量误差：<正负20%； 温度条件：-30～+50摄氏度。
