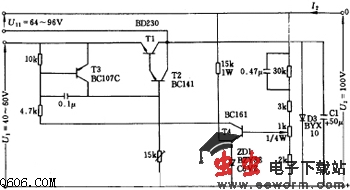

100V/1A稳压电路图

  该电路只调节同总电压变化量有关的输出电压的一部分，总电压由U11和U1两部分组成，其值比晶体管T1的极限电压值Uceo max要高。电路有短时过载保护功能，两部分电压源必须有能承受最大负载电流的能力。
  主要技术数据：输出电压：U2=100V；输出电流：I2=1A；输入电压：U11=64～96V；U1=40～60V；输出电压变化量：环境温度Qu=0～60摄氏度时，U2'=200mV；输出电流I2=0～1A（U1=常数）时，U2'=45mV；输入电压为上述数值（I2=0）时，U2'=60mV。
