SZ-9201交流彩灯控制电路图

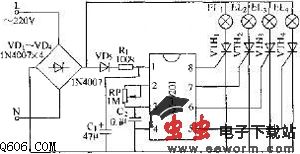

  如图所示是用SZ-9201组成的交流彩灯控制电路图。220V交流电源经二极管VD1~VD4作桥式整流，再经VD5隔离、R1降压后由C1滤波。由于SZ-9201内部已设置了电源保护电路及稳压器，所以无需其他稳压电路。由SZ-9201的5～8脚输出的方波脉冲使单向晶闸管VTH1~VTH4轮流导通，从而带动大功率彩灯群闪烁发光。
  调节RP可使灯泡EL1~EL4呈现“跳跃”、“流水”及“全亮”三种状态。该电路适用于舞厅、橱窗装饰、广告牌等。
