双路无线电交流遥控开关电路图

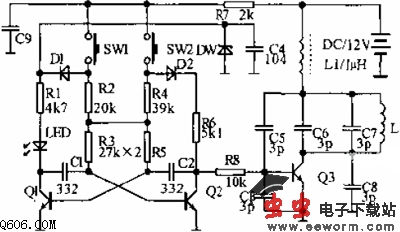

  如图所示是双路无线电交流遥控开关电路。发射机：Q3产生高频载波信号。Q1、Q2组成振荡电路。按下SW1时，振荡频率为5kHz，按下SW2时，振荡频率为3.7kHz。电路起振时，LED作为工作指示。
  接收电路：Q4及外围元件组成接收电路，解调出两个音频信号，在Q5进行预放，然后送入IC1、IC2的第3脚。IC1的解调频率为5kHz，对应发射机的SW1，IC2对应SW2.SW1按下时，IC1的8脚送出一个开关脉冲，SW2按下时，IC2的8脚也送出开关脉冲。两路脉冲都送入STA401A。STA401A与外围元件组成两个独立的双稳态电路。IC1送入的脉冲使STA401A的4脚变为低电位，TLP3503（光电耦合电路）的输入端有电流流过负载得电工作。STA401A另一路控制继电器。再按相应按键，STA401A相应的电路复位。
