用SE9201组成的交流彩灯群控制电路

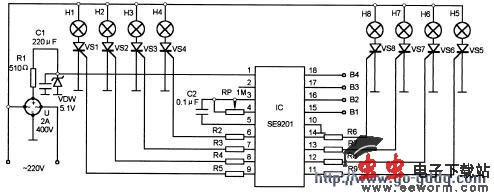

SE9201也可以十分方便地用于交流彩灯群的控制。该电路的工作原理如图所示。
　　220V市电经全桥U整流后，由电阻R1限流后、C1滤波，VDW将其电压稳定在5.1V供给ICSE9201工作。由IC（6）～（9）脚、（11）～（14）脚输出的驱动信号依次触发单向可控硅VS1～VS8,组成8路彩灯控制电路。单向可控硅VS1～VS8可以带动8路彩灯群作花样变幻。
　　调整RP可以控制彩灯闪烁的速率。通过对B1、B2、B3、B4及VDD、VSS的不同连接，可以变换27种花样，可广泛用于商业装饰、舞台装饰及门面广告装饰等场合。
