DC耦合垂直偏转电路TDA8

📅 发布时间：2013-08-18 04:30 👁️ 浏览：0 🏷️ 标签： TDA8 耦合垂直偏转电路

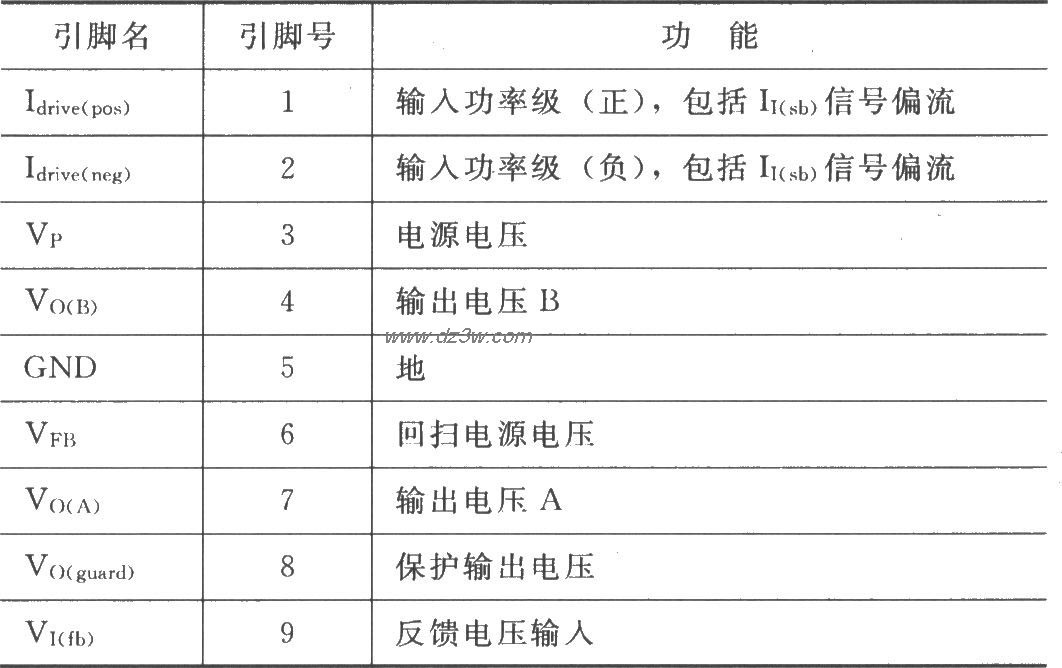

TDA8351／8356是用于90o和110o彩色偏转系统的功率电路，场频为50～120Hz。电路提供一个DC驱动垂直偏转输出电路，工作于高效率G级系统。TDA8351／8356具有防护信号缩放模式、高EMC抑制(输入共模信号)和垂直回扫开关。TDA8351／8356的引脚排列及功能如图所示。

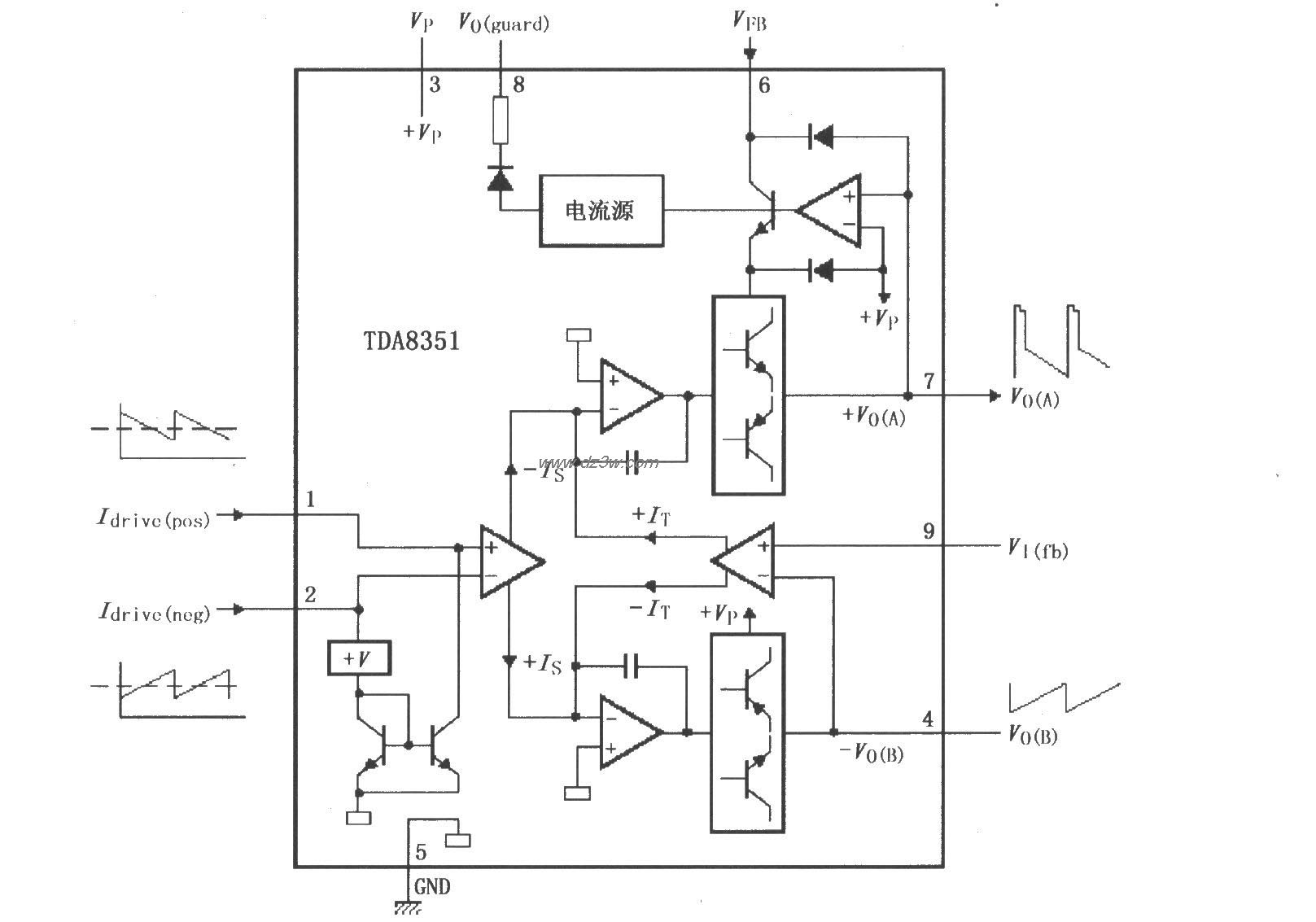

内部功能电路与输入、输出波形：
