DC耦合垂直偏转和东-西输

📅 发布时间：2013-08-18 04:30 👁️ 浏览：0 🏷️ 标签：耦合垂直偏转

TDA8350Q是用于90o和110o彩色偏转系统的功率电路，场频为50～120Hz。电路提供一个DC驱动垂直偏转输出电路(工作于高效率G级系统)，一个吸入二极管调节器电流的东-西驱动器。TDA8350Q具有一个信号变换电阻的东-西输出级、高EMC抑制(输入共模信号)和垂直回扫开关。TDA8350Q的引脚排列及功能如图所示。

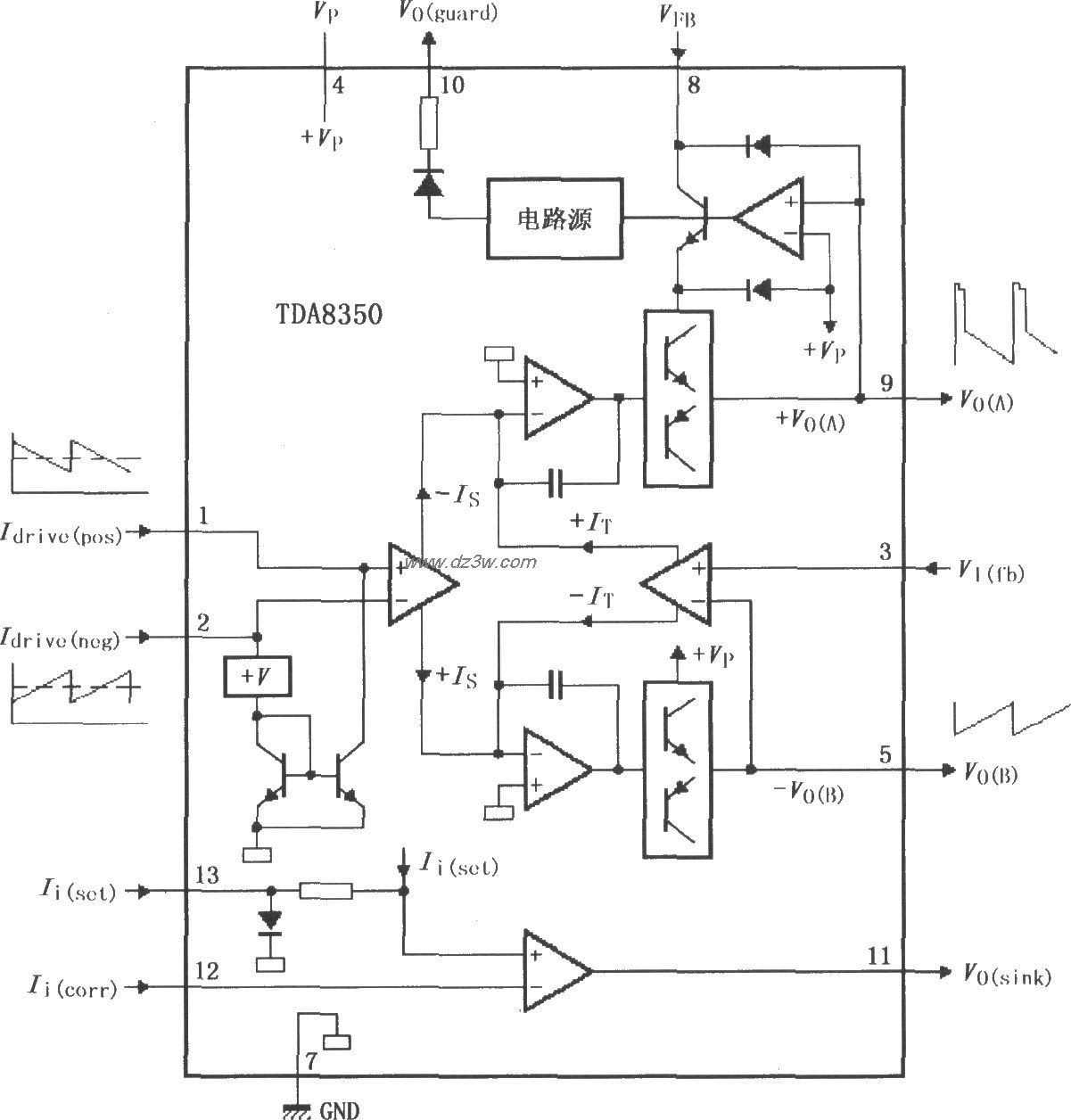

TDA8350Q的内部功能电路与输入输出波形：
