基于UTC1618的报警电路

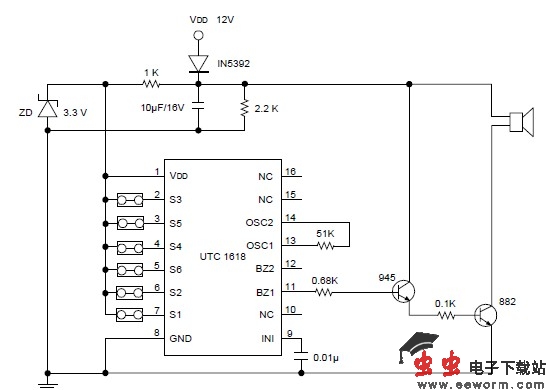

一个非常简单的低成本报警，电子报警电路项目可使用的UTC1618 CMOS Unisonic技术制造的集成电路设计。UTC1618 CMOS IC中需要一些额外的组件，可用于小闹钟应用。

该电路有6个优先选择6个不同的声音的键。一至中六的声音选择键是连接内部下拉电阻。声音输出wiil被启用时，关键是连接到VDD。在其他的手，声音输出将被禁用，如果一个关键是NC或连接到GND.If同时选择两个或两个以上的键，声音将会在自行车序列生成键的优先级：S1> S2> S6> S4> S5> S3。

这声音报警电路要求之间的2.5和5伏的直流电源供电(待命为主动模式300uA典型10uA的典型值)成本低，即使在主动模式下的电流消耗。
