电容式接近开关电路

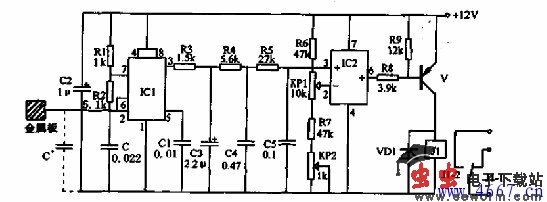

　　该电容式接近开关，对外部条件要求较宽，安装，调试都极为方便，故可广泛用于防盗，报警以及限位等各种场合。本电路采用两片集成电路，IC1是时基电路NE555，IC2是运算放大器CA3130。IC1连接成自激方波振荡器，振荡器频率约为几千赫兹。晶体管V选用BC557型，继电器JI选用4098(DC12V)型。
