声控式音乐与彩灯流水同步的控制器电路

📅 发布时间：2013-10-08 10:55 👁️ 浏览：2 🏷️ 标签：声控同步的彩灯控制器电路

本电路图所用到的元器件：

LC172 9014 KD-482 LM386 7812

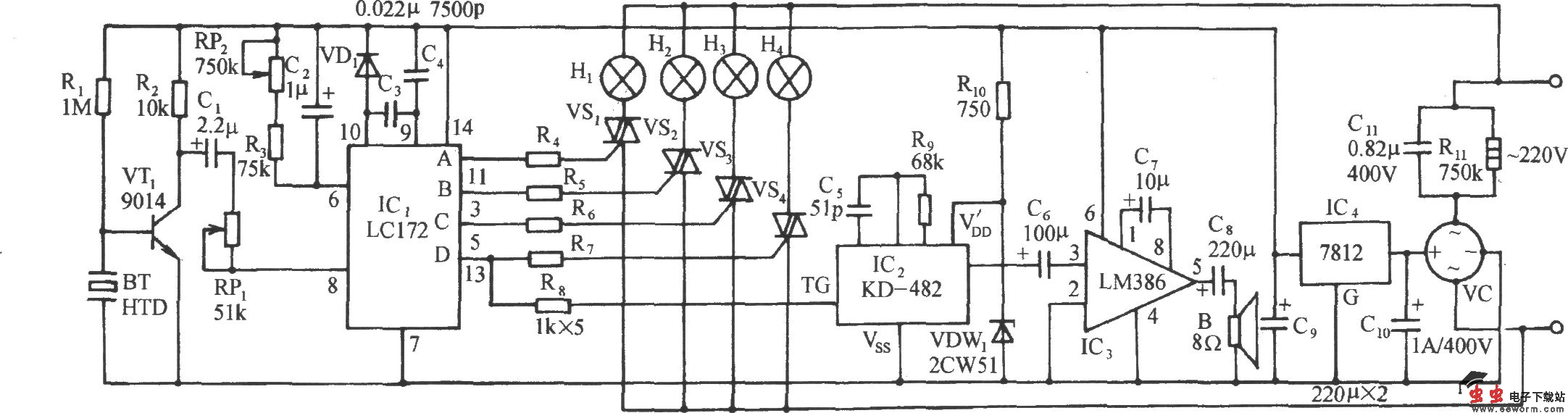

如图所示电路，它由声控电路、四相脉冲分配/驱动器、可控硅触发控制电路、乐曲发声电路和交流降压整流电路等组成。在猝发声响信号启动彩灯点亮后，乐曲开始播放，随后，彩灯便按照音乐的旋律和响度大小而流水或追逐，且乐曲节奏快、音响响度大，流水速度加快；反之，流水速度变慢。彩灯的变化与乐曲的主旋律同步进行。
