触摸数控式调光灯(CD40117)电路图

📅 发布时间：2013-10-08 08:00 👁️ 浏览：1 🏷️ 标签： 40117 CD 数控调光灯

本电路图所用到的元器件：

CCD40117 CD4011 7805

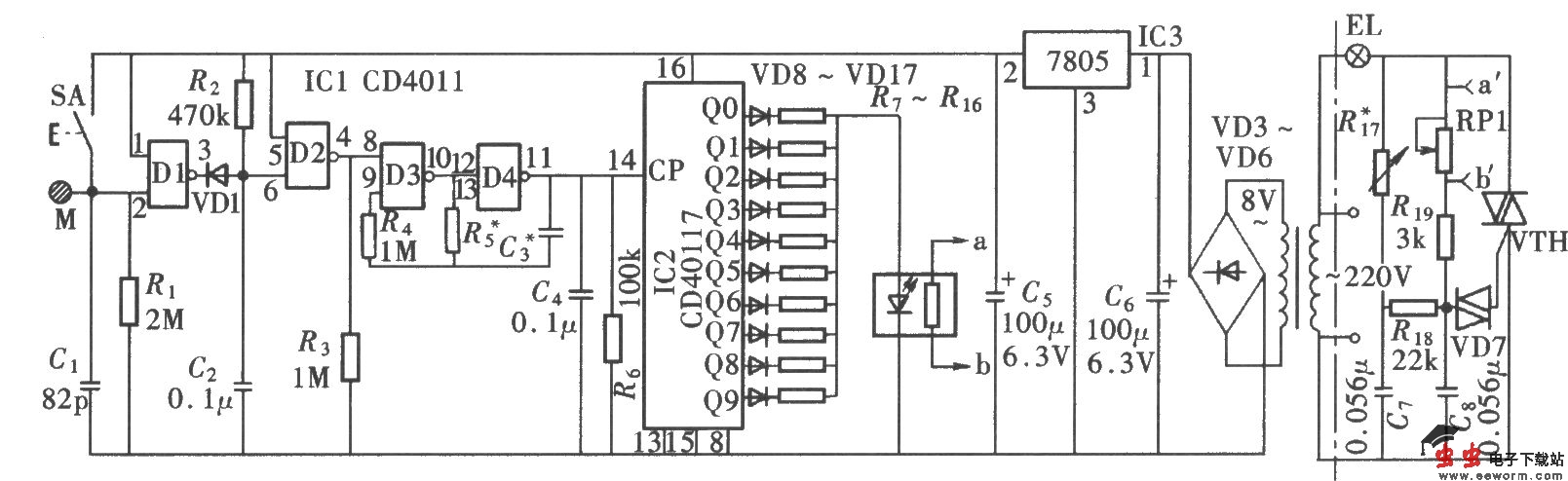

触摸数控式调光灯利用人体触摸启动脉冲发生器，利用计数器输出端所接电阻阻值的不同，通过改变光耦器中发光二极管的亮度，调节光晶闸管的导通程度，达到调光的目的，其电路组成如图所示。电路由触摸信号输入电路、脉冲信号发生器、脉冲分配器、光耦合器与晶闸管触发与导通角控制电路组成。
