极光多功能手电筒式信号灯电路

📅 发布时间：2013-09-26 01:55 👁️ 浏览：1 🏷️ 标签：多功能信号灯手电筒电路

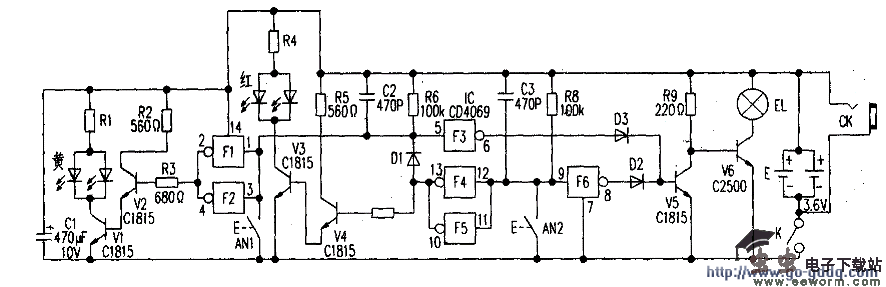

该灯主要由六非门电路CD4069和V1～V6三极管等构成。
　　由两节18650锂电池供电。闭合开关K照明灯EL自动点亮。按复位开关AN1后，非门电路F的②、③、⑥脚置为高电平，V1、V2导通黄灯点亮：V5导通V6截止照明灯熄灭。按AN2时非门电路12、11、⑧脚被置为高电平V4、V3导通红灯点亮：V5导通、V6截止，照明灯不亮。同时非门的②、③被置为低电平，V2、V1截止关闭黄灯。
