由LOG101／104与运放OPA2335构成的精密电流反向器／电流源电路一

📅 发布时间：2013-10-06 20:25 👁️ 浏览：0 🏷️ 标签： 2335 LOG 101 104

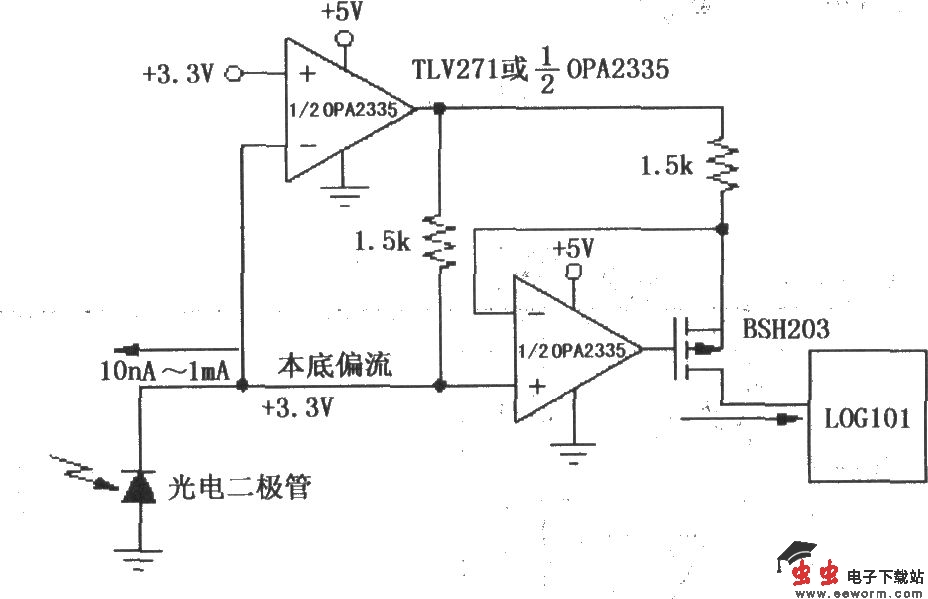

如图所示为由LOG101／104与运放OPA2335构成的精密电流反向器／电流源电路。LOG101／104的输入电流只能是正电流，即通常输入电流只能流入1脚和8脚，细为10nA～1mA。而在有些应用场合，信号电流是负电流，如：光电倍增。管、光电二极管等。图中电路就可解决这个问题，它利用附加图中电路，将光电二极管产生的负向信号电流转换为流入LOG101的正向电流。
