XTR112/114隔离式发送／接收环电路

📅 发布时间：2013-10-06 06:25 👁️ 浏览：1 🏷️ 标签： XTR 112 114 隔离式

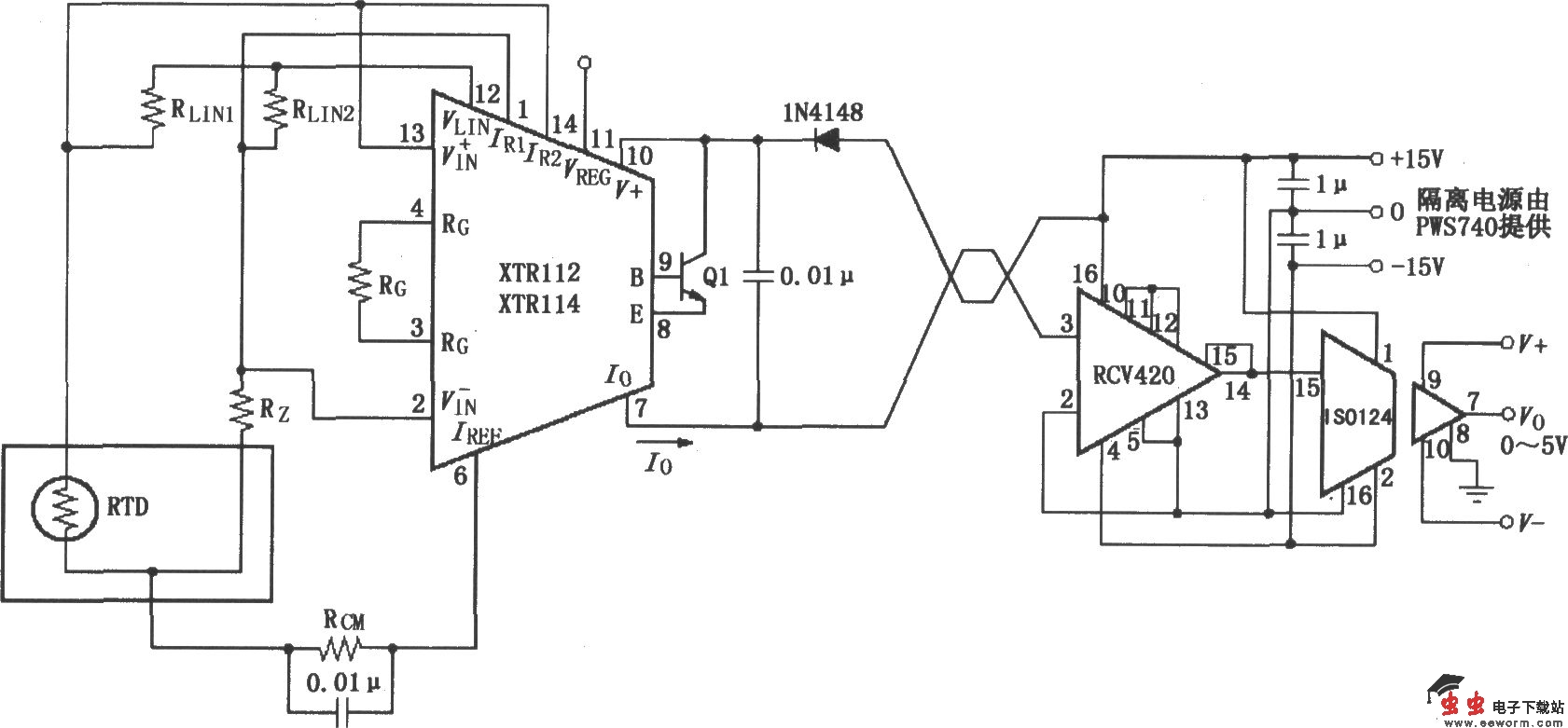

如图所示，在现场RTD采集温度后，将其转换为电压，由XTR112／114将电压变换为4～20mA电流输出，再经双绞线传输、RCV420接收、隔离放大器ISO124隔离放大后，输出0～5V电压。该电路的抗干扰性能极好，可应用于远距离传输或干扰大的场合。图中为三线RTD连接，若用两线RTD连接，则去掉RLIN2。
