RCV420电流-电压变换电路

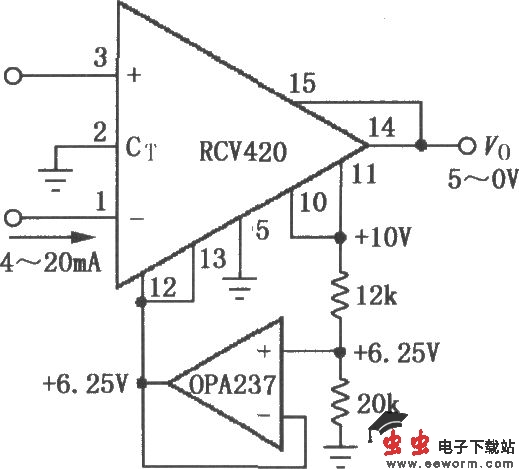

如图所示，电路利用内部10V基准电源输出的10V电压，经电阻分压后取得 6．25V电压。由运放OPA237构成的射极跟随器作为隔离，向Ref In和Rcv Com端提供 6．25V电压。输出电压可由公式确定：VO=6.25V-0.3125IIN。
