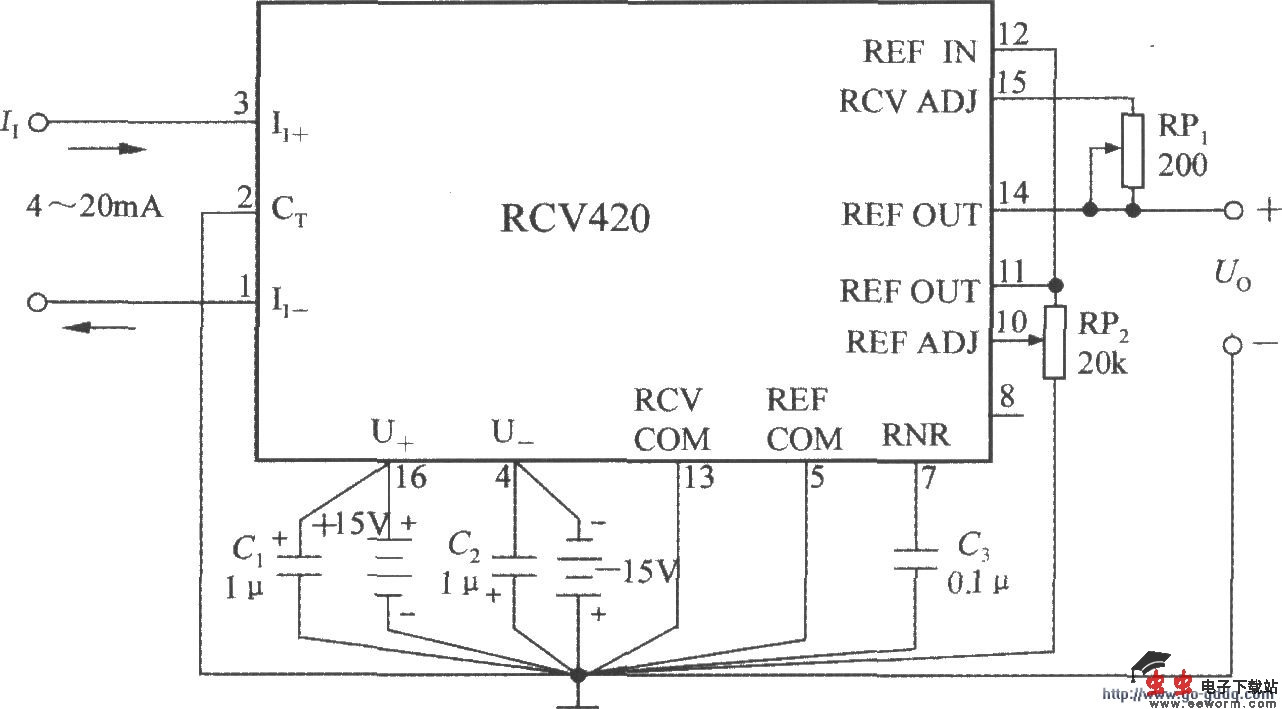

RCV420的典型应用电路如图所示。它采用±15V(或±12V)双电源供电。C1和C2为正、负电源的退耦电容，需采用1μF钽电容并且在安装时要尽量靠近RCV420的电源引脚。CT端、RCV COM端和REF COM端必须单点接地并使接地电阻为最小，以免形成地线回路而引起转换误差。当II=4～20mA时，Uo=0～ 5V。C3为降噪电容，取C3=0.1μF时，可将基准电压输入端的噪声电压降低到25μV(峰-峰值)，减小50％。
