YN5049/5050红外遥控接收器典型应用电路

编辑:eeworm 2013-09-27 17:50 3 次浏览 约 213 字 · 预计阅读 1 分钟

YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收集成电路,它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。

YN5049/5050红外遥控接收器典型应用电路

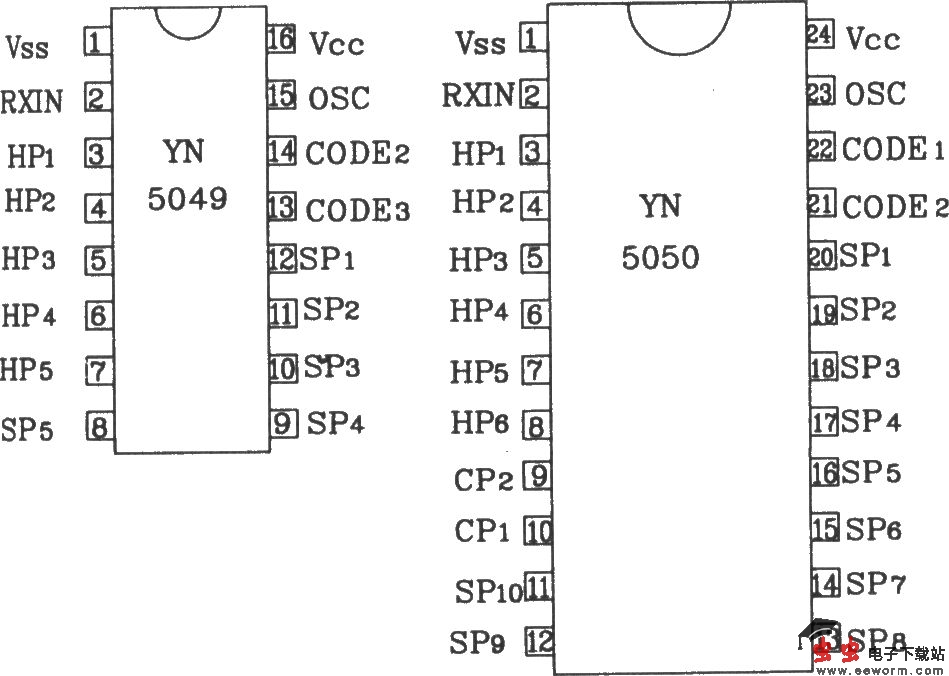

YN5049/5050外形引脚图

YN5049/5050红外遥控接收器典型应用电路

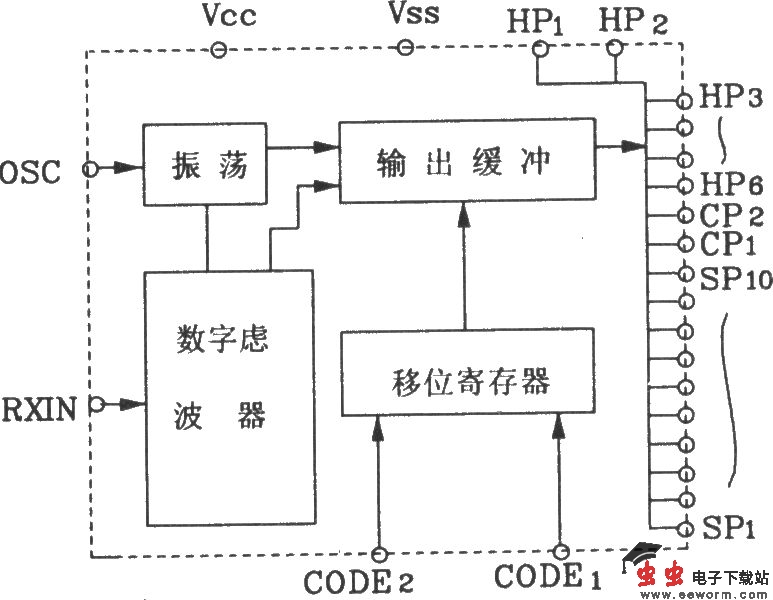

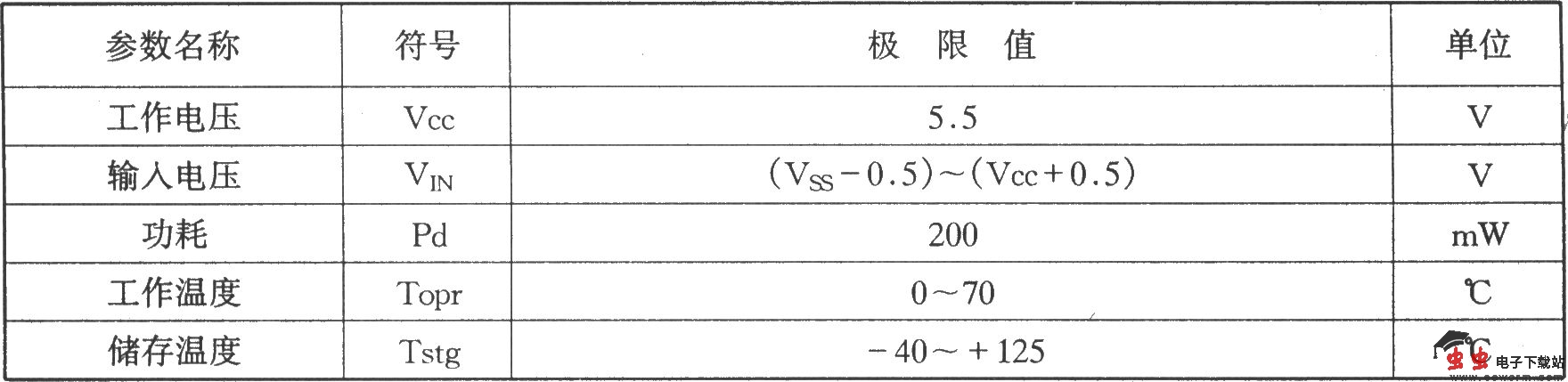

YN5050内部原理框图 YN5049/5050红外遥控接收器极限工作参数如下图所示:

YN5049/5050红外遥控接收器典型应用电路

YN5049/5050红外遥控接收器典型应用电路

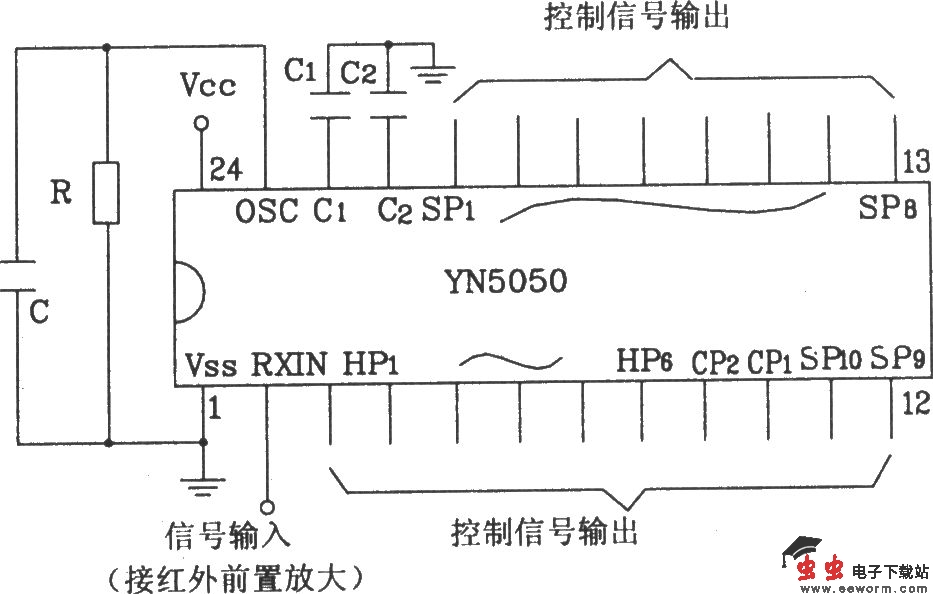

图(1)

YN5049/5050红外遥控接收器典型应用电路

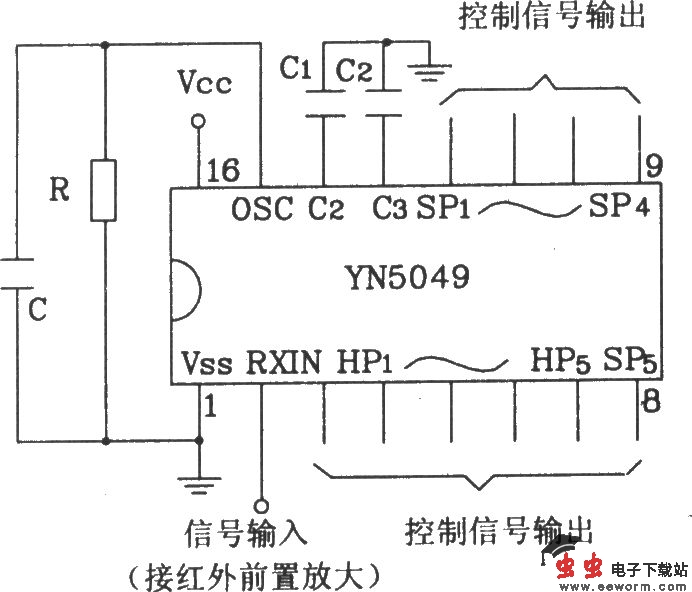

图(2) 图(1)、(2)为YN5049/5050红外遥控接收器典型应用电路
