微波雷达探测自动灯电路(TWH9250)

发布时间：2013-10-08 09:25 浏览：0 标签： 9250 TWH 微波雷达 探测

本电路图所用到的元器件：

TTWH9250 LLM7812

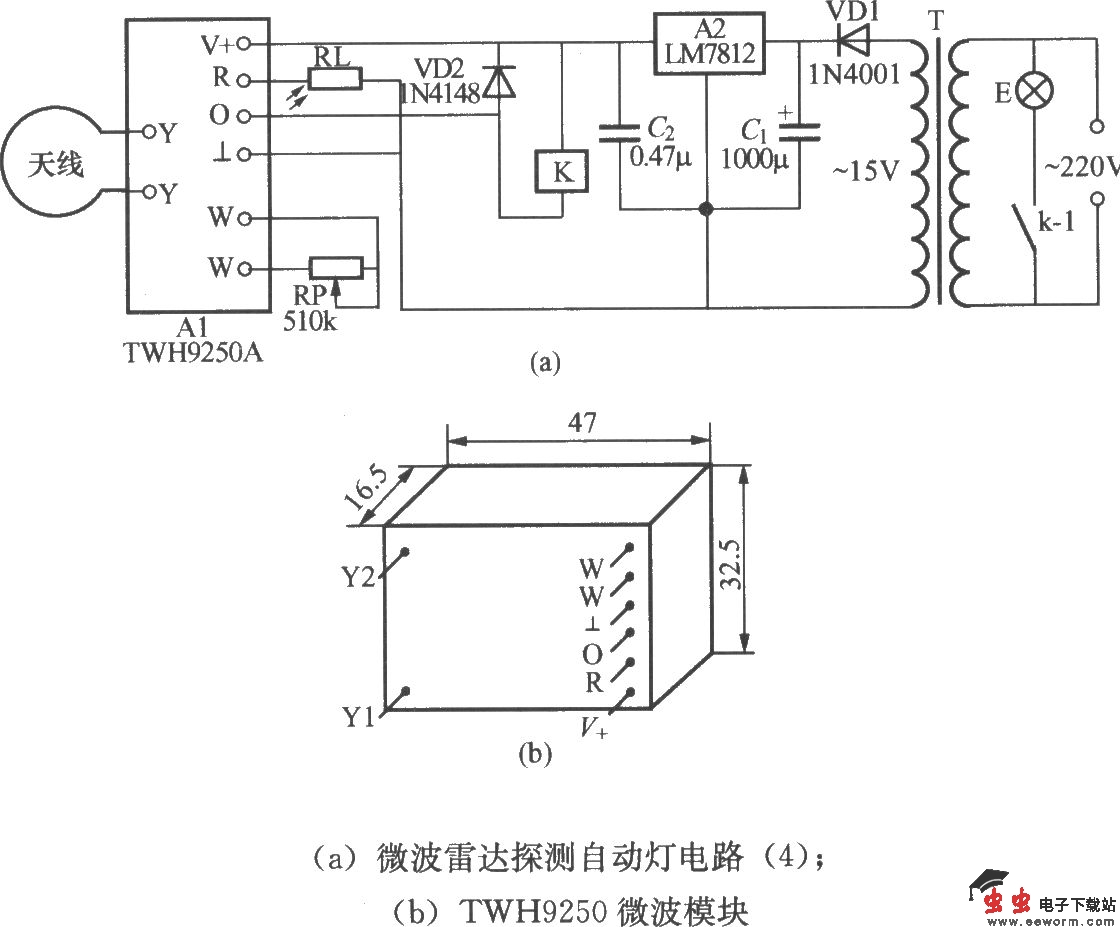

如图所示电路，环状天线可用Φ1～3mm的漆包线弯成Φ80mm的圆环状，然后接在模块的X、Y端。
