光信号测量电路

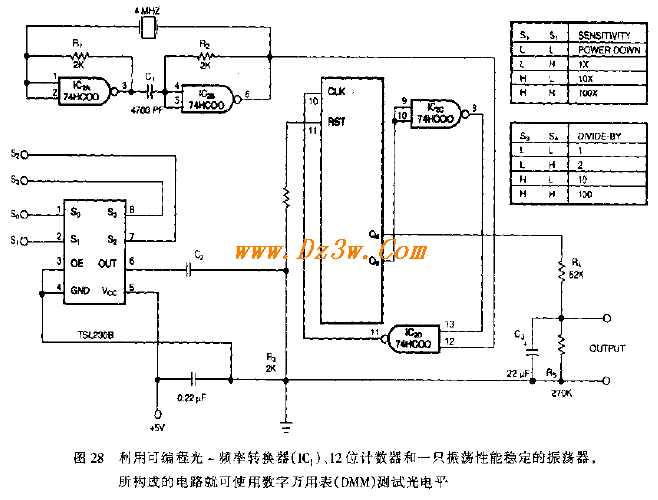

图 28 所示的电路允许你利用普通数字电压表测量光电平，TSL230B(IC1)是一只可编程光－频率转换器，此转换器的输出频率正比于光信号强度。输入S0和S1把IC1的灵敏度设定为 lx 、 10 x 或100x 。S2和S3控制着内部可编程分压器（见图 28 中的表），当S0为高值时， S1,S2,S3就为低值，1V输出等于1mV/cm^2的光辐射度。
