具有宽带调谐范围的有源滤波器电路图

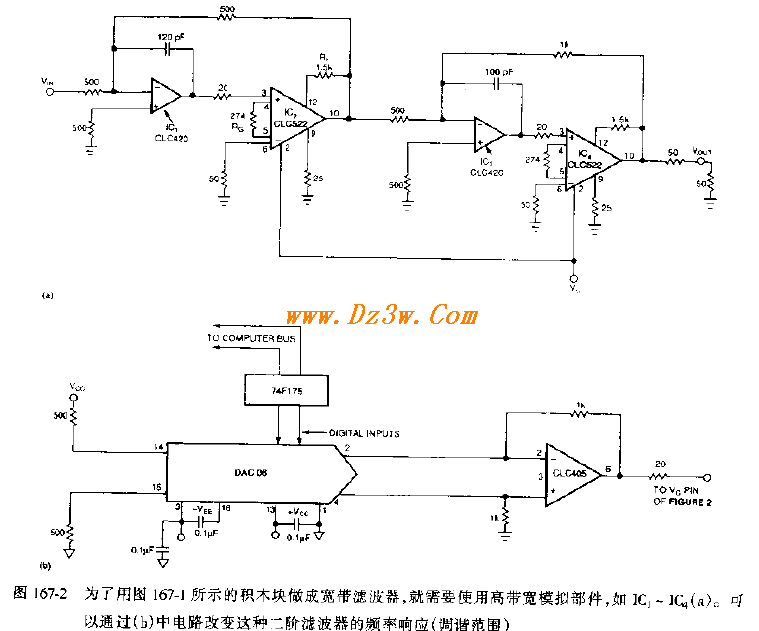

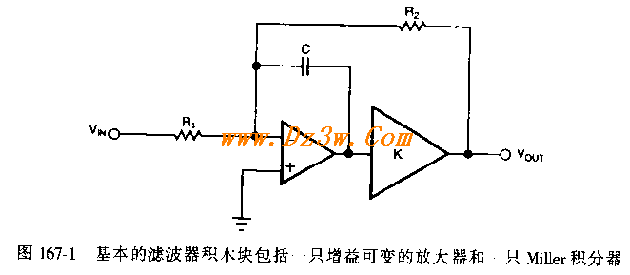

下图所示的是一种利用基本运算放大器和高速模拟元件构成的具有优异相位线性度的二阶频率可变低通滤波器(图167-2)电路，图167-1中滤波器部分包括紧随增益可变放大器（具有全反馈电阻器R2）之后的一只Miller积分电路。总直流增益为R2/R1 〕，电路的传递因式为：
