用6N1做微型胆机

 这里介绍一种微型胆机，给小电视或小收音机或小CD做放大，而且电耗小，又有胆机味。采用6N3做自动平衡倒相放大，6N1做甲乙类功放，可获得不失真功率1W，推动高灵敏度小音箱，有较好的音色，尤其是听人声—女生歌唱，比大胆机更有一番清丽的感觉。

本机的特点是：

1. 所有的变压器均采用代替品，不用专门绕制，价格十分低廉。
2. 高压直接采用市电。
3. 重量较轻。

一、变压器的替代品。

1．输入变压器

B1为输入隔离变压器，目的是使输入信号与本机电源隔离。可直接使用微型变压器—铁心外长3.5cm，高3cm，厚2cm的仪表变压器，初级220V，次级36V或12V以上的即可，使用时，以低压端为外信号输入，以高压端接内电路输入端。

2．输出变压器

B2为输出变压器，采用的是微型带110V抽头的电源变压器。次级为双3V。铁心外长4.5cm，高4cm，厚2cm的小变压器。购置这种小变压器时，要注意110V抽头与两端的直流电阻要接近。3V端可接4Ω扬声器，6V端可接8Ω扬声器。笔者采用6v端接4Ω小音箱一对，串联接法。

3．灯丝变压器

灯丝变压器，采用10W的220V：7.5V的变压器。市售小变压器一般没有次级6.3V变压器，有的是6V（空载），7.5（空载）变压器。若采用6V变压器，接电子管灯丝后，会有0.5V—0.8V的压降，会使电子管阴极加热不足。采用7.5V的变压器，灯丝电压过高，会降低电子管寿命。本机采用给变压器初级串联电阻的方式进行降压，这样不仅可以较准确地使次级在负载下输出6.3v，而且会使灯丝具有软启动特性。

二、电路特点
倒相采用自动平衡式，不需要调整。输出管6N1阴极电阻上并联的电容，对高低音特性有影响，可根据音箱特性调整。
整流管前串联的电阻不能取消，以防止电源开通时，瞬间充电电流过大，烧毁整流管或烧保险。

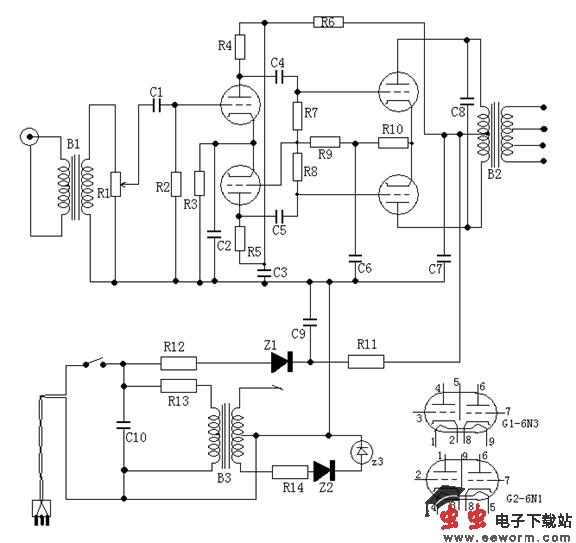

三、电路图
