由光敏电阻组成的电视自动亮度调节电路图

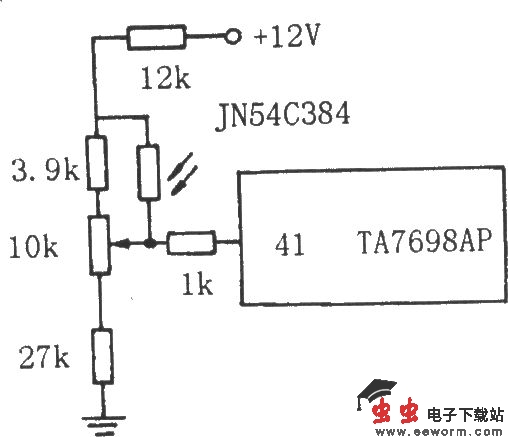

由光敏电阻组成的电视自动亮度调节电路图如图所示光敏电阻与对比度电位器中间头相连。利用光敏电阻随光线强度不同而阻值变化的特性，使电位器中间头电位随光线强度不同而变化，再通过解码电路TA7698AP的控制，使电视机亮度、对比度、饱和度相应变化。光线亮度大，GR阻值小，电位器中间头电位升
